小さな穴に電源コードを通して壁に穴を開けずにダイソンを立てる
IKEAという北欧料理レストランが郊外には点在しています。休日に息抜きがてらIKEAに行き、北欧料理を食べることがたまにあり、つい先週末も行ってきました。
高級ディナー (@ IKEA BISTRO in 船橋市, 千葉県) https://t.co/82QzRtNQu2 pic.twitter.com/rdHtrDPksO
— 🐳 (@mzyy94) 2019年5月25日
このレストラン、罪なことにオシャレな家具屋も併設していて、食後についうっかりキッチンキャビネットを買ってしまいました。このうっかりのために、いろいろ試行錯誤することとなったDIY日記です。
目次
Open 目次
買ったのはBESTÅ -ベストー-というシリーズの組み合わせ家具で、扉付きのシェルフユニットをいくつかくっ付けたり、フレームだけ選んで引き出しや扉を自由に組み合わせたりすることができます。買った組み合わせは後者のフレームを基本に構成してあり、枠を選んで好きなように引き出しを取り付けました。

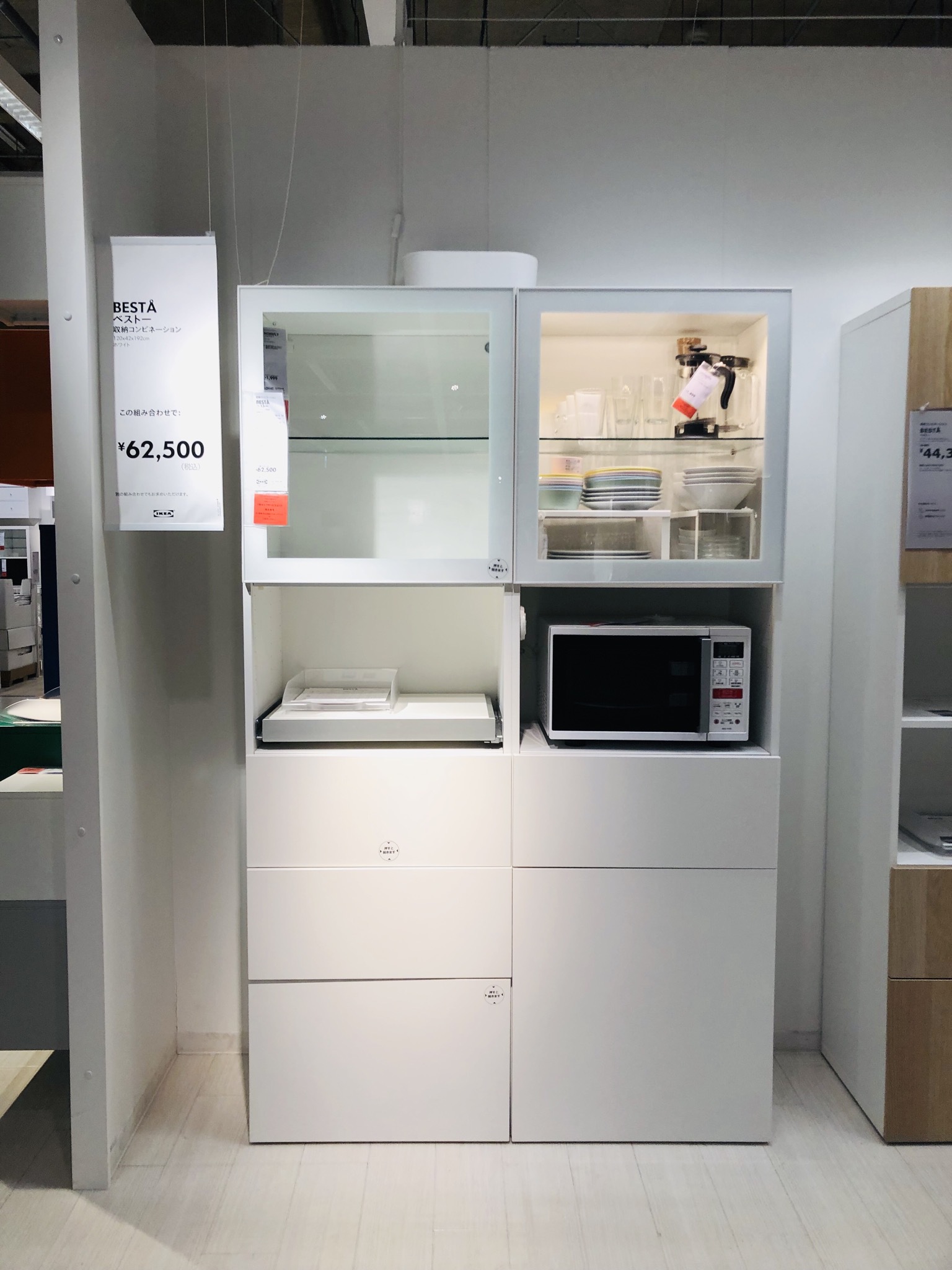

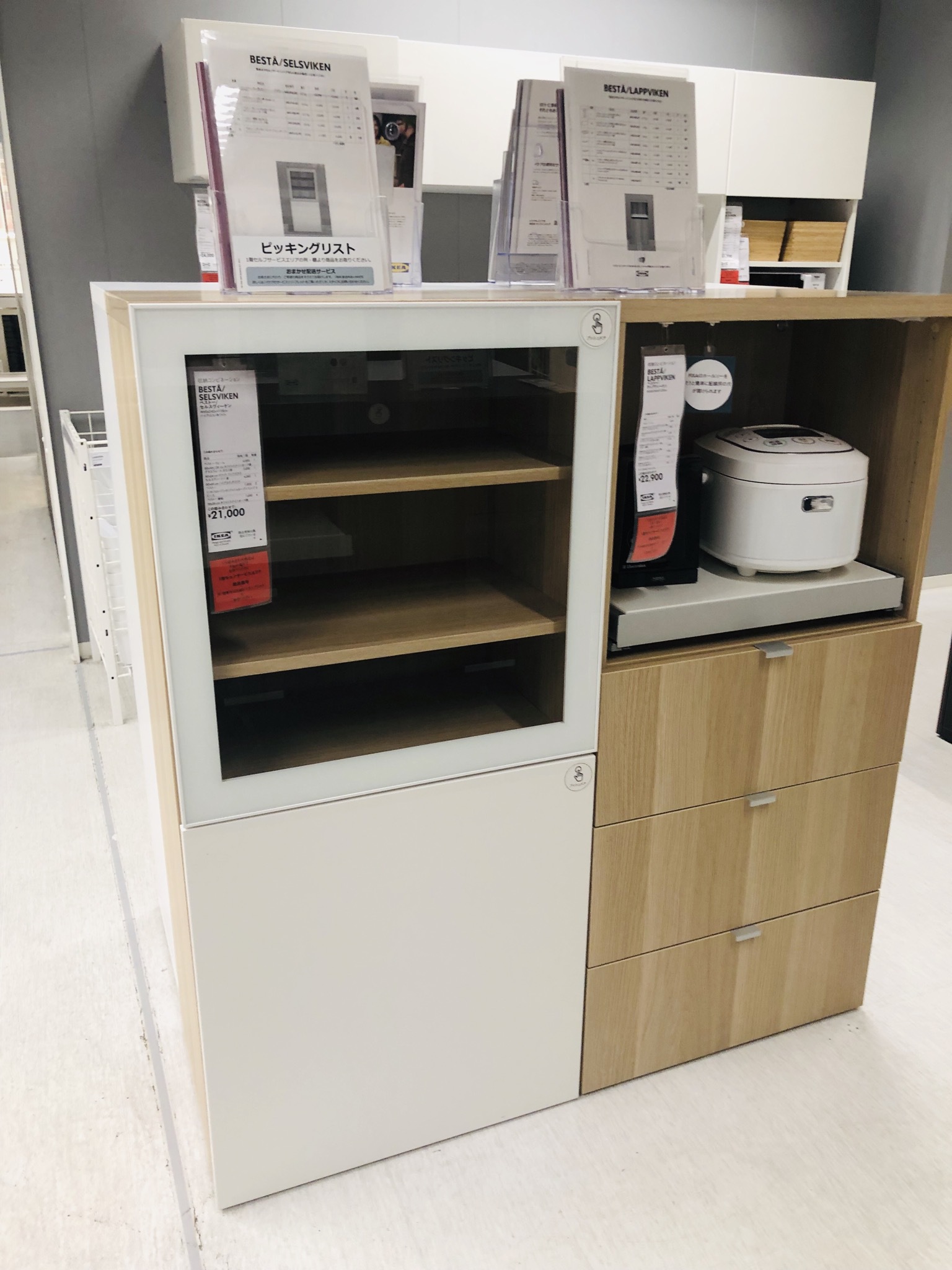

いままで欲しい要素が揃ったキッチン収納には出会えていなかったので、このBESTÅのキッチン向けの組み合わせ例を見て一目惚れ。スロークッカーや湯沸かし器を置いておけるスライド式のテーブルと、プッシュオープン式のスライド引き出し、そしてプッシュオープン式のガラス戸食器棚を、などなど、展示品を見ながらいろいろ妄想を膨らましていきました。

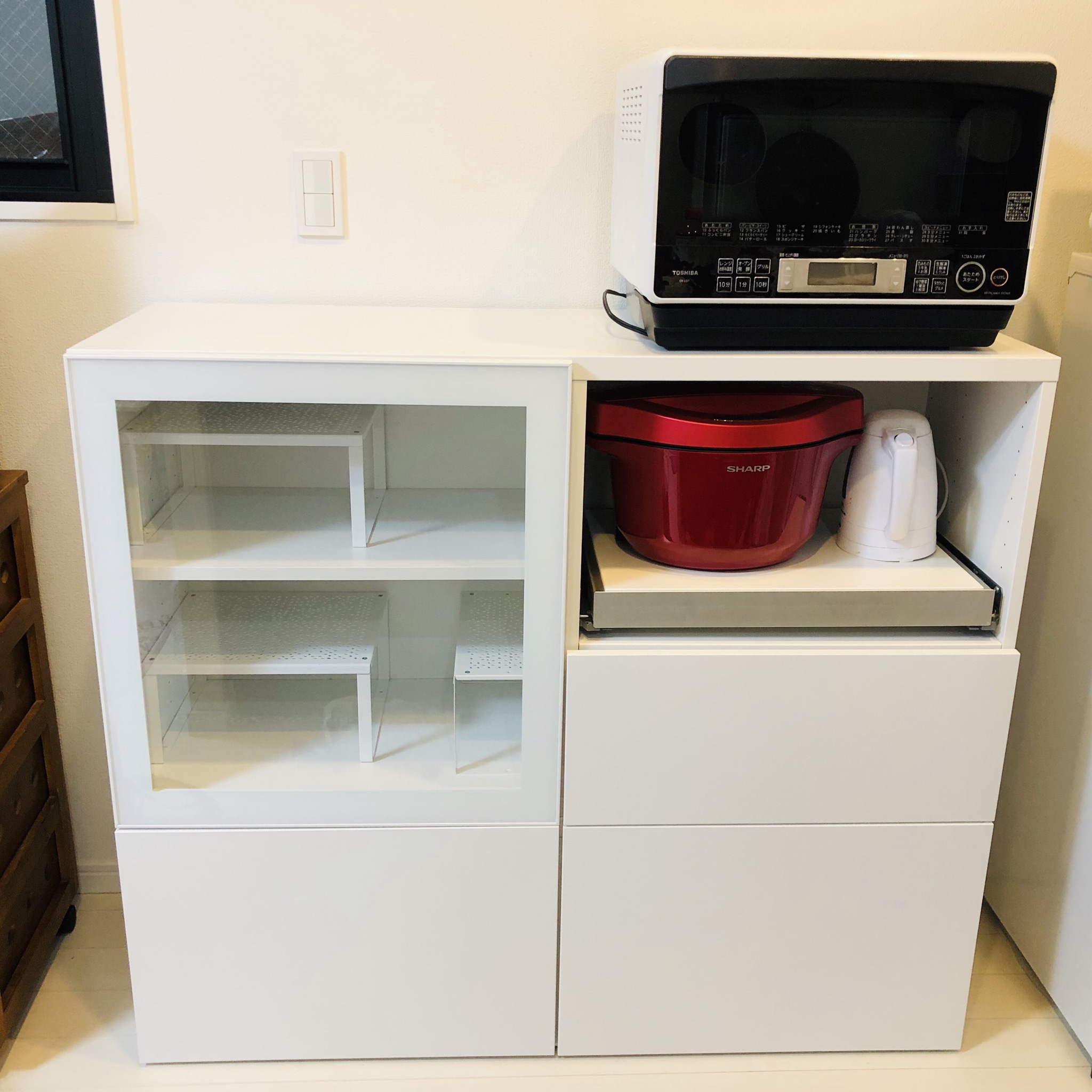

頭の中で理想形を組み上げ、IKEA一階の資材置き場から部品を調達、家に帰るなり一気に組み上げて完成。先ほどの画像のとおりになりました。
この組み合わせレシピは以下の通りです。
下段
| 品名 | 数 | 単価 | 商品コード |
|---|---|---|---|
| BESTÅ ベストー フレーム | 1 | ¥6,000 | 302.458.45 |
| BESTÅ ベストー 引き出しフレーム | 2 | ¥2,000 | 303.513.60 |
| LAPPVIKEN ラップヴィーケン 扉/引き出し前部 | 2 | ¥1,500 | 702.916.75 |
| BESTÅ ベストー 引き出し用スライドレール プッシュオープン | 2 | ¥1,000 | 803.487.18 |
| BESTÅ ベストー ボックス | 1 | ¥1,299 | 103.075.56 |
| BESTÅ ベストー ボックス | 2 | ¥1,999 | 903.075.57 |
上段
| 品名 | 数 | 単価 | 商品コード |
|---|---|---|---|
| BESTÅ ベストー フレーム | 1 | ¥7,000 | 902.458.47 |
| BESTÅ ベストー 引き出しフレーム | 1 | ¥1,500 | 903.513.57 |
| LAPPVIKEN ラップヴィーケン 引き出し前部 | 1 | ¥1,000 | 902.916.79 |
| BESTÅ ベストー 引き出し用スライドレール プッシュオープン | 1 | ¥1,000 | 803.487.18 |
| BESTÅ ベストー 引き出し仕切り | 1 | ¥1,299 | 603.075.54 |
| BESTÅ ベストー ソフトクロージング/プッシュオープン ヒンジ | 1 | ¥1,000 | 602.612.59 |
| GLASSVIK グラスヴィーク ガラス扉 | 1 | ¥5,000 | 302.916.63 |
| BESTÅ ベストー 棚板 | 2 | ¥1,000 | 703.526.83 |
| INREDA インレーダ シェルフインサート | 1 | ¥1,000 | 504.298.86 |
| INREDA インレーダ 引き出し式フレーム | 1 | ¥4,000 | 701.680.48 |

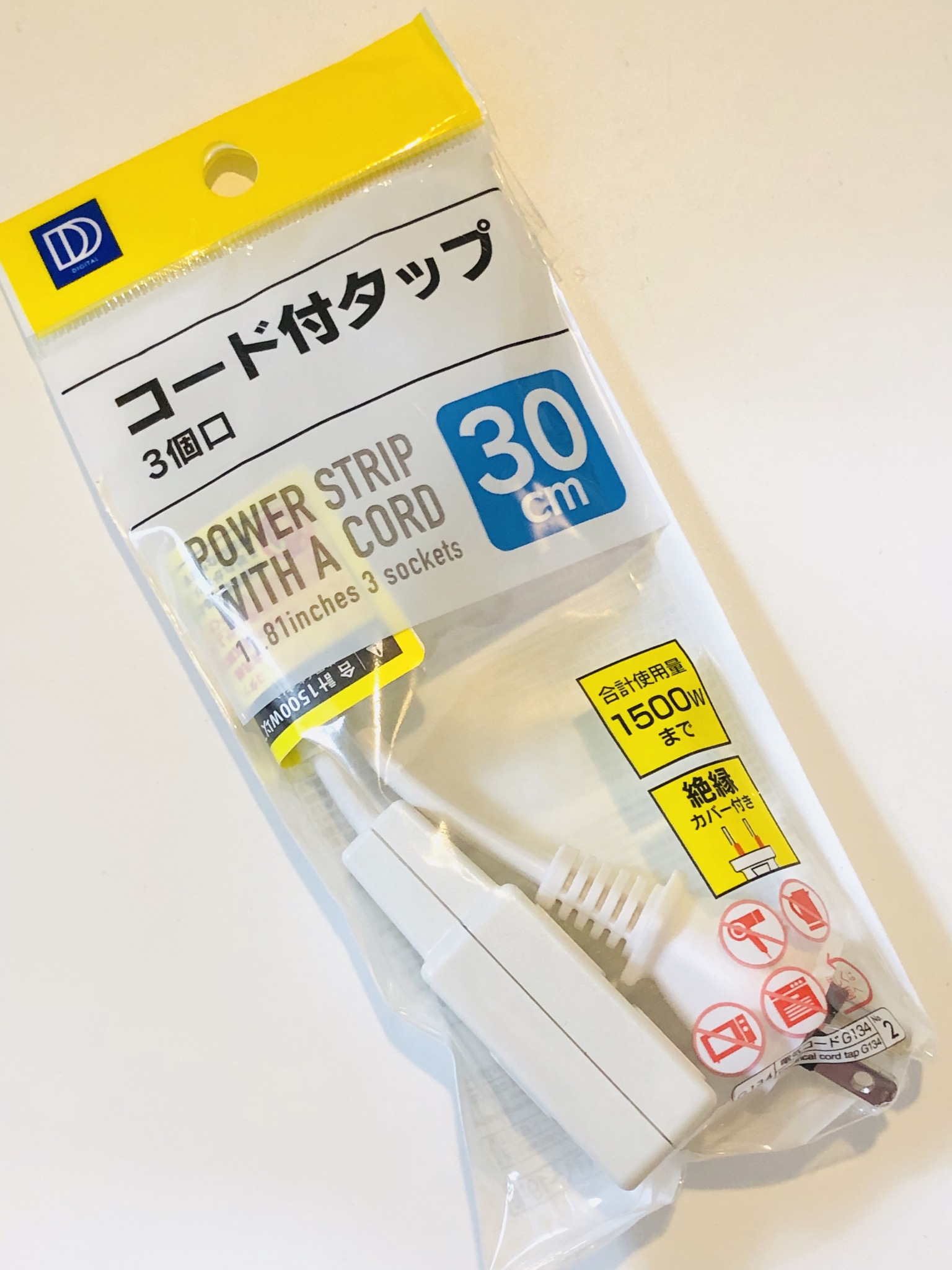

と、ここまでは良かったものの、右上に設けたスライドテーブルに置いた家電調理器の電源ケーブルが後ろから通せない問題に直面。ここには壁固定用の直径1cm程度のごくごく小さな穴が開いてるだけでした。 スロークッカーや湯沸かし器のコードはプラグがまずもって通らない。ならば延長コード類を継ぎ接ぎして通そうと考え、たどり着いたのは100円ショップダイソー。お値段108円の電源タップを購入しました。

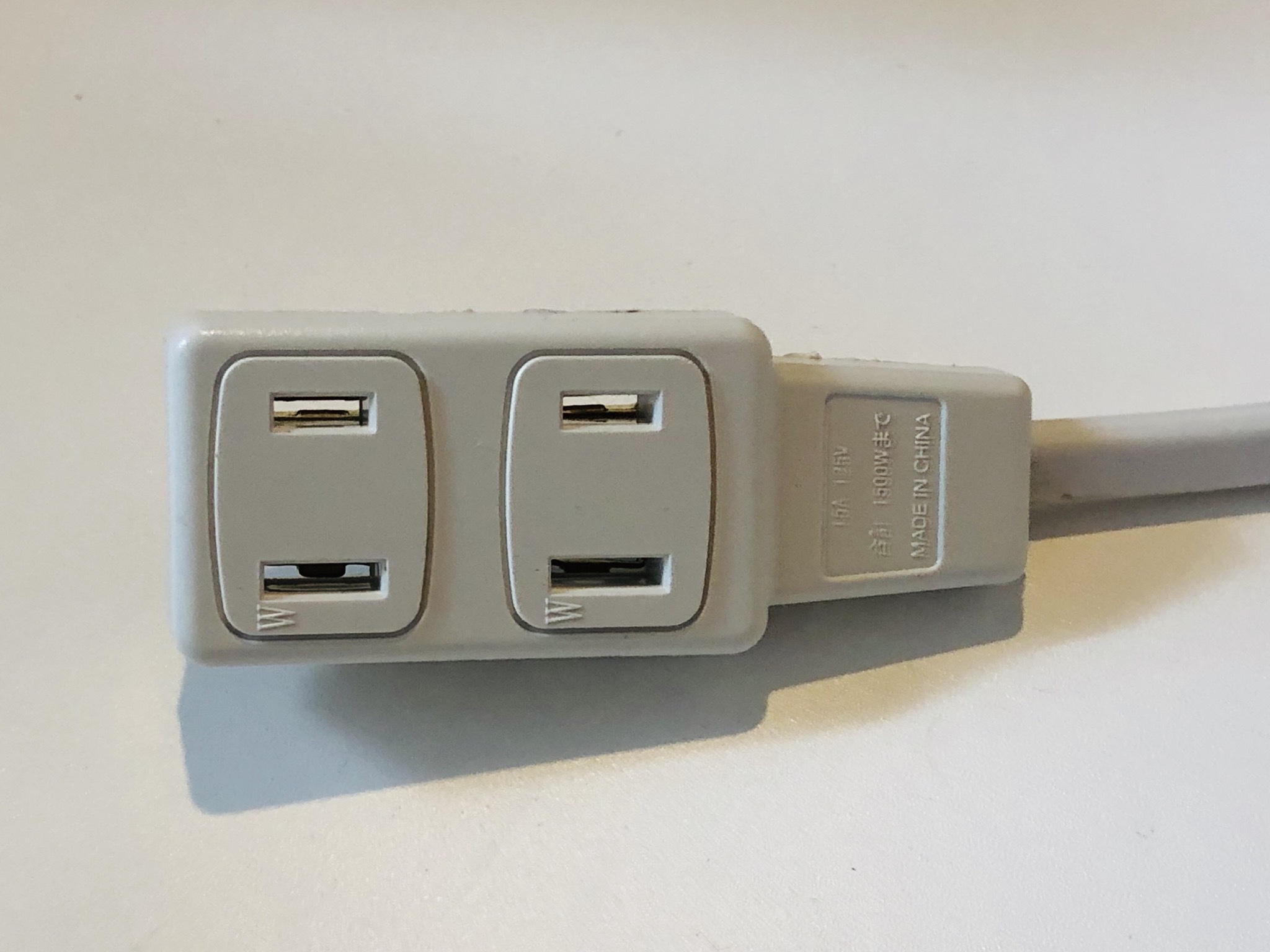

さて、これをIKEAの家具に空いている1cmの穴に通すため、分解して一時的に細くします。しかしこの商品、ねじ止めではなく接着だったため、とても分解に苦労することに。隙間にマイナスドライバーを突っ込んでぐりぐり回してパカン。

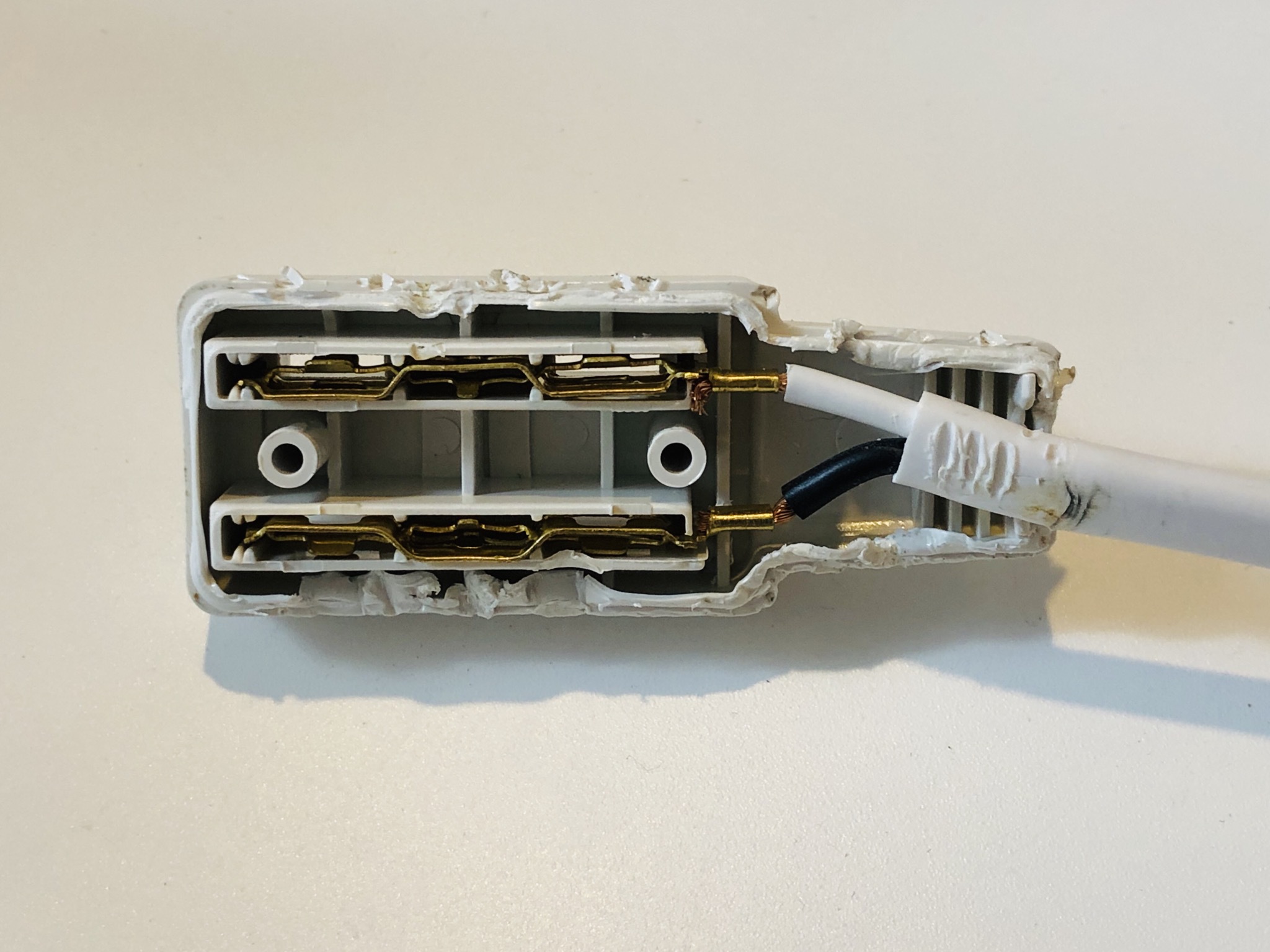

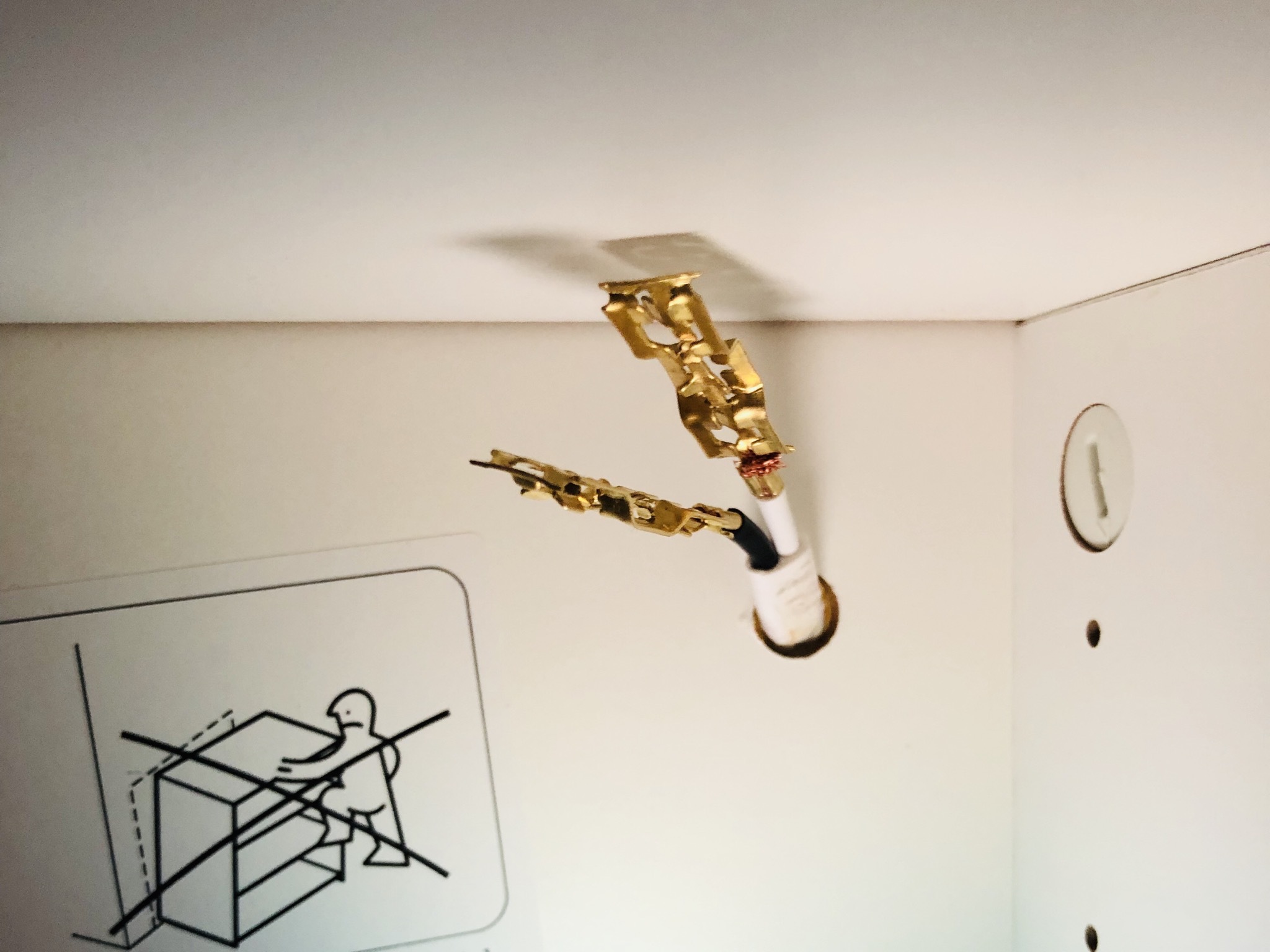

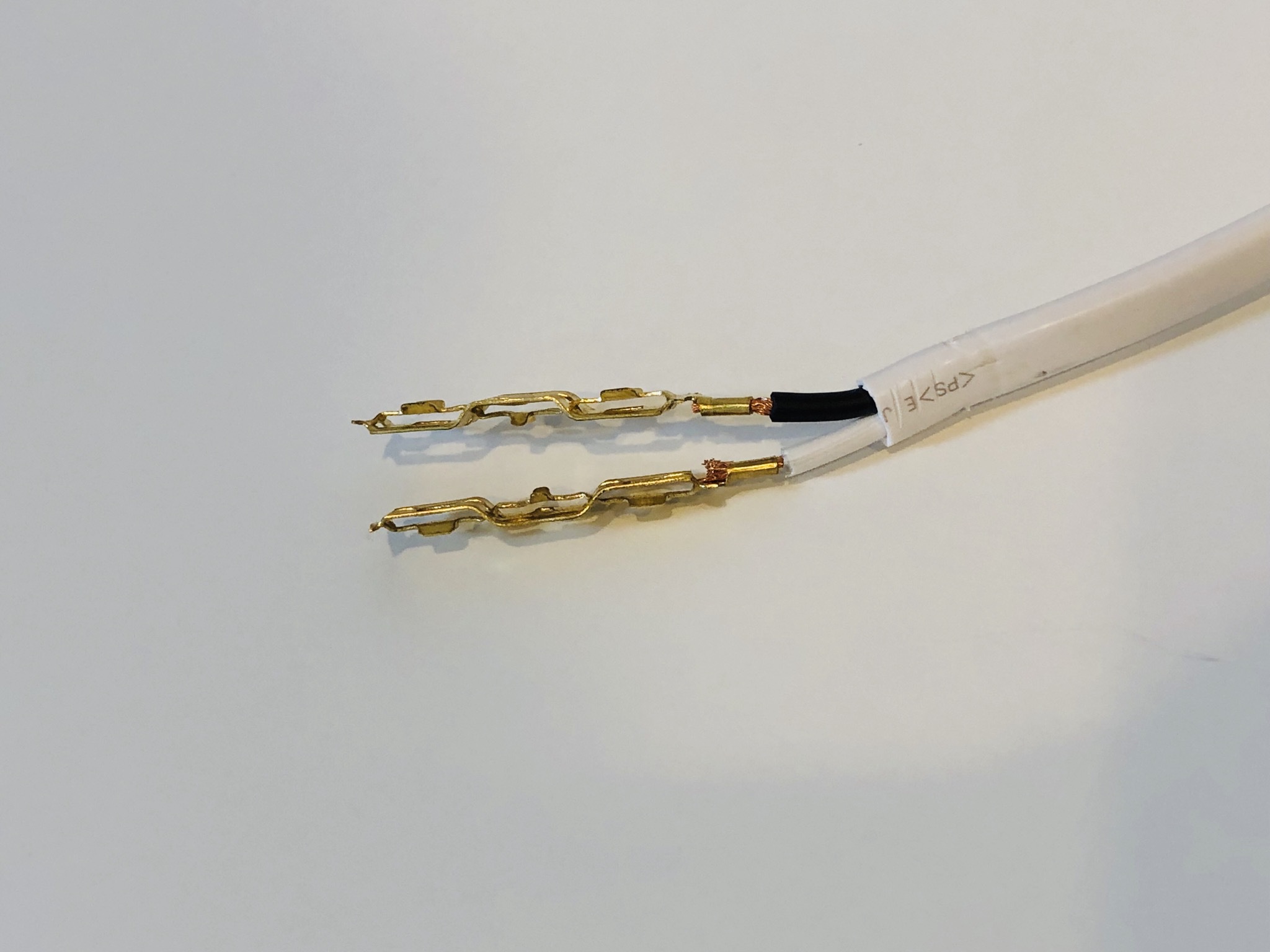

ガワから取り外し、コードと刃受け金具だけにすると、あの小さな穴に通るサイズに。

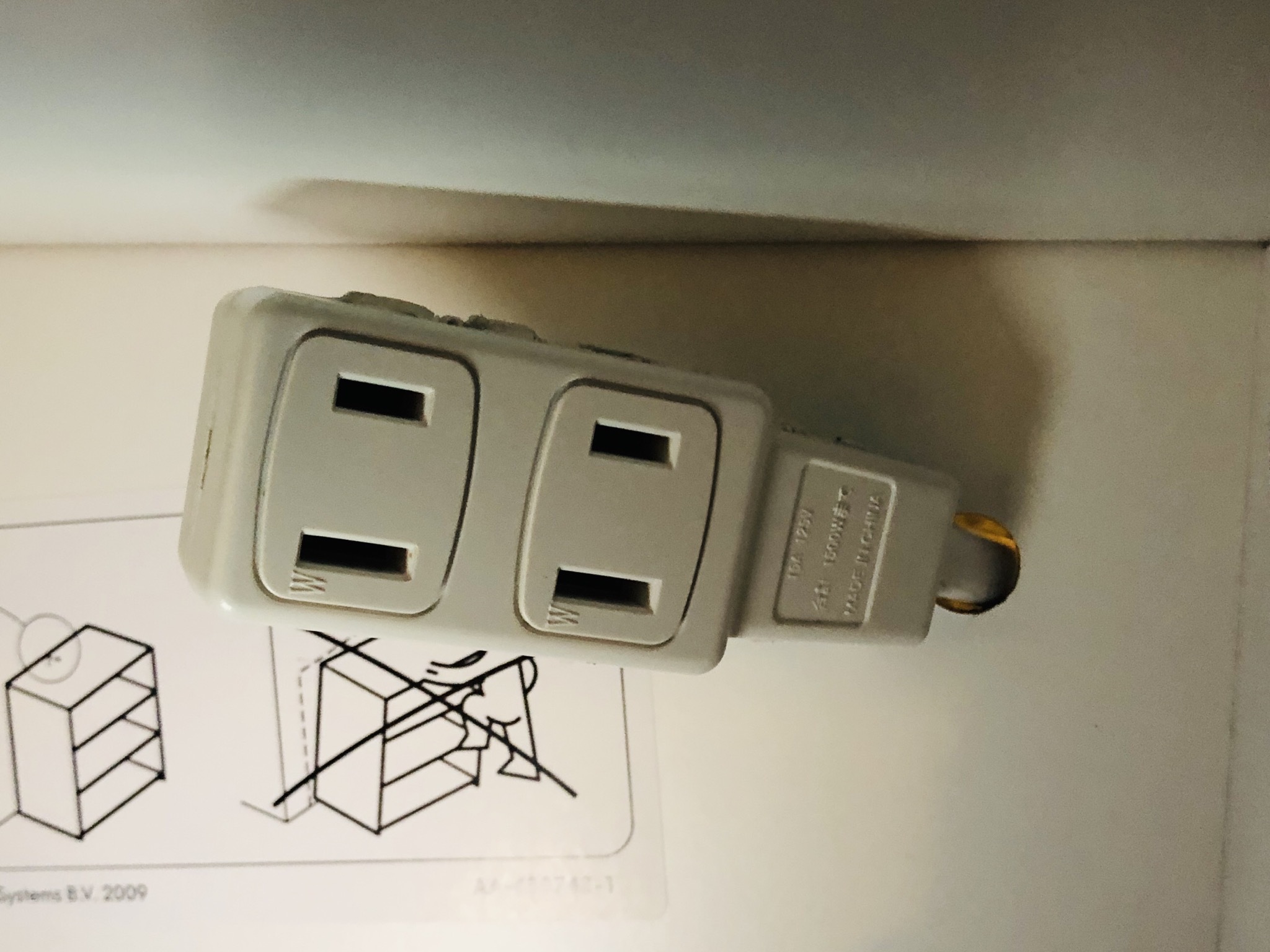

通したあとはガワを戻しグルーガンでタップをこじ開けた際に開いた隙間を埋めて、理想の食器棚に仕上がりましたとさ。
// 追記
電気工事士の資格もってるんだろうな？
— 海鮮居酒屋 ゆうなぎ亭「ゆうなぎ りつ」 (@you_nagisan1815) 2019年5月28日
小さな穴に電源コードを通して壁に穴を開けずにダイソンを立てる https://t.co/Ca4vBm77xg @mzyy94から
ご指摘ありがとうございます。電気工事士の資格が必要な作業と例外について記載が漏れていたので追記します。 電気工事士法によって、電気工事士の資格が必要な範囲は以下のように定められています。
３ この法律において「電気工事」とは、一般用電気工作物又は自家用電気工作物を設置し、又は変更する工事をいう。ただし、政令で定める軽微な工事を除く。
ここで言う軽微な工事については、電気工事士法施行令によって、以下のように定められています。
（軽微な工事）
第一条 電気工事士法（以下「法」という。）第二条第三項ただし書の政令で定める軽微な工事は、次のとおりとする。
一 電圧六百ボルト以下で使用する差込み接続器、ねじ込み接続器、ソケット、ローゼットその他の接続器又は電圧六百ボルト以下で使用するナイフスイッチ、カットアウトスイッチ、スナップスイッチその他の開閉器にコード又はキャブタイヤケーブルを接続する工事
電気工事士法施行令 http://elaws.e-gov.go.jp/search/elawsSearch/elaws_search/lsg0500/detail?lawId=335CO0000000260#1
また、以下のPDFに写真付きでより優しく解説があります。こちらも参考になさってください。
https://www.meti.go.jp/policy/safety_security/industrial_safety/sangyo/electric/files/1-3keibi.pdf
電気工事士等資格不要の「軽微な工事」について（１）
電気工事士法施行令第１条
①電圧600V以下で使用する差込み接続器、ねじ込み接続器、ソケット、ローゼット、その他の接続 器又は電圧600V以下で使用するナイフスイッチ、カットアウトスイッチ、スナップスイッチその他 の開閉器にコード又はキャブタイヤケーブルを接続する工事

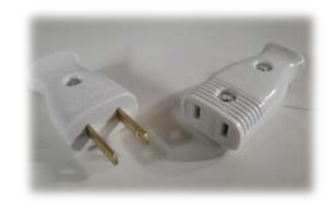

○「差込み接続器」とは、差込プラグ（オス側）とプラグ受け（メス側）のことです。（写真１）
（中略）
○「コード」「キャブタイヤケーブル」とは、取り回しが良く柔軟に曲げることができる構造を持つ電線をいいます。
（写真１）
電気工事士資格が不要となる作業は、上記の接続器や開閉器とコード又はキャブタイヤケーブルを接続する工事に限られます。 コード又はキャブタイヤケーブル以外に接続する場合は、電気工事士等資格が必要となります。
今回分解した電源タップは、この「差込み接続器」と「コード」によって構成されており、分解したのち、「差込み接続器にコードを接続する工事」を施したまでです。 なお、電圧は100Vであるため、ご指摘いただいた電気工事士の資格は不要となります。
// 追記ここまで
日曜大工ついでにいままで立てかけて放置だったダイソンをなんとかしようと思い立ち、充電スタンドを取り付けることに。 ただ、充電スタンドは壁にねじ止めして固定しないといけない。しかし壁にネジで穴を開けたくない。 代替として以下のような強力なピンを使うことも考えたものの、重いダイソンを大胆に充電スタンドに引っ掛けるのには耐えられそうにないので断念。
ハイパーフック かけまくり メタルフックWT HHT23M-S2
そこで壁に穴を開けずに穴を開けて取り付ける時にもDIYの強い味方、ラブリコの出番。

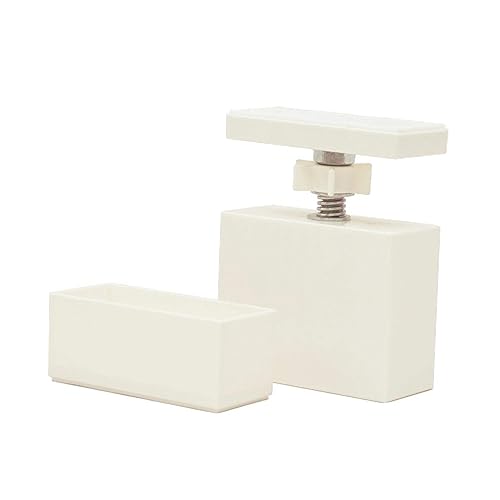

平安伸銅工業 LABRICO DIY収納パーツ 2×4アジャスター オフホワイト DXO-1

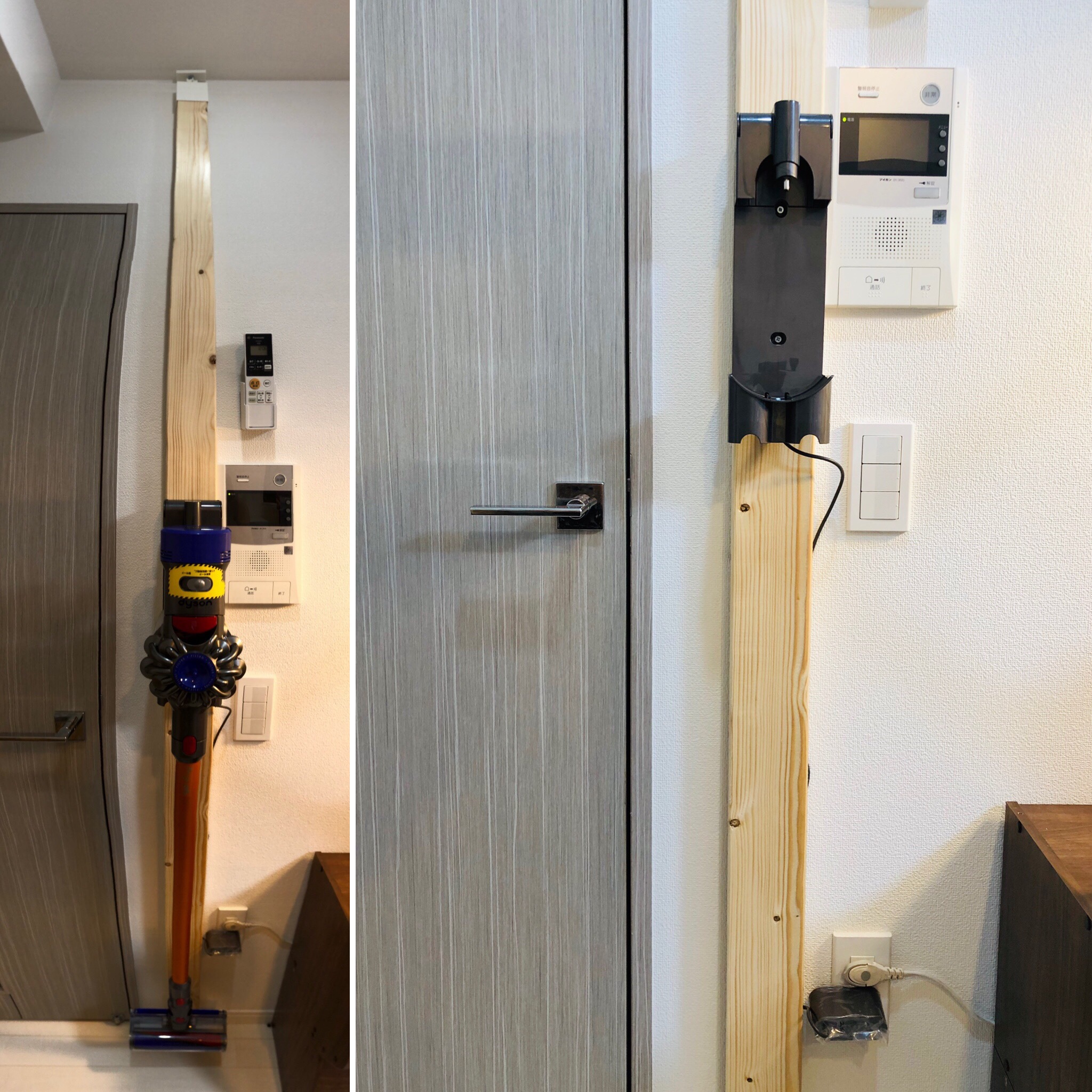

突っ張り棒の原理で木材を立てられるラブリコ。そしてそこにネジで穴を開けて取り付けることにしましょう。 近所のホームセンターで2x4のホワイトウッドを購入。反りが少なく節が荒れてないものを選び、天井から95mm短い2405mmにカットしてもらって持ち帰り。以前Amazonで購入していたラブリコを取り付け立てかけ、Dyson充電スタンドを取り付ければ完成。
5月なのに暑すぎてクラクラになった。日曜大工は秋までお預け。
